摘要：X射线衍射（XRD）以无损、快速、制样简单、晶相指纹识别、可原位变温、易与多种表征联用等优势，成为电池隔膜结构研究的重要手段。本文结合Hou等关于电纺聚丙烯腈/聚醚酰亚胺/勃姆石（BM/PAN/PEI）隔膜的研究，阐述XRD在无机填料物相鉴定、复合状态验证、聚合物结晶/非晶分析、耐膨胀与热稳定性研究中的独特优势。
关键词：XRD；电池隔膜；勃姆石；聚丙烯腈；聚醚酰亚胺；耐膨胀；晶相分析
1 引言

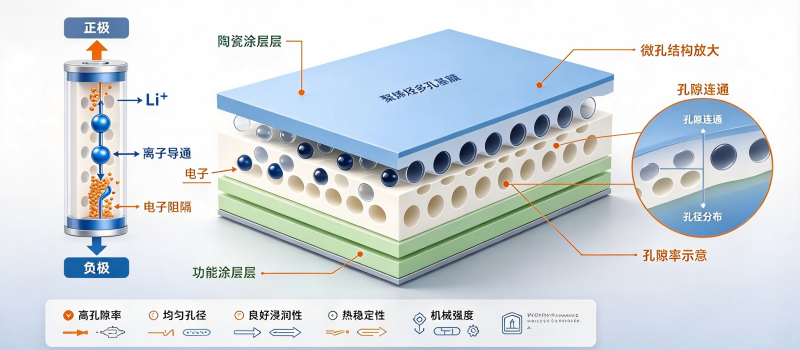

锂离子电池隔膜虽不直接参与储能反应，却决定着电池的安全性和循环寿命。传统聚烯烃隔膜存在电解液浸润性差、热稳定性不足、耐枝晶穿刺能力弱等问题。复合隔膜通过引入无机纳米填料和耐溶剂聚合物，可同时改善力学性能、热稳定性和电解液亲和性。然而，复合隔膜研发中必须回答几个关键问题：无机填料是否成功引入？晶相是否保持？聚合物基体结构是否改变？浸泡、高温、循环后结构是否稳定？XRD的独特优势在于：它直接探测材料的晶相和长程有序结构，无损、快速、制样简单，特别适合隔膜这类薄膜材料。与SEM看形貌、FTIR看官能团、EDS看元素不同，XRD提供的是“晶相指纹”和“结晶结构”信息，是隔膜结构表征中不可替代的一环。
2 XRD在电池隔膜研究中的核心优势
2.1 无损快速，适合薄膜与长周期对比
隔膜是厚度仅几十微米的薄膜，XRD可直接测试，无需复杂前处理，不破坏纤维网络。这一优势使其特别适合对比同一隔膜在电解液浸泡、高温处理、充放电循环前后的结构变化。例如，BM/PAN/PEI隔膜在电解液中浸泡21天后，仍可通过XRD、SEM和孔径分析联合评估结构稳定性，而XRD从晶相层面证明BM未流失或转相。
2.2 晶相指纹识别，验证无机填料
XRD能通过特征衍射峰位置和强度，鉴定无机填料的晶相。勃姆石（AlOOH）在2θ = 14.5°、28.2°、38.3°处出现特征峰，分别对应（020）、（120）、（031）晶面。BM/PAN/PEI复合隔膜的XRD图谱中，这些峰与纯BM纳米颗粒匹配良好，证明BM以目标晶相成功嵌入纤维基体。这种“指纹鉴定”能力比EDS的元素分析更直接，比FTIR的官能团分析更擅长长程有序结构。
2.3 判断复合状态，区分“成功复合”与“简单混合”
XRD可判断复合隔膜中是否生成新相、填料是否转相、聚合物是否发生明显结晶变化。BM/PAN/PEI图谱中，BM尖锐晶峰与聚合物宽弥散峰共存，说明无机填料以晶态稳定存在，聚合物基体以非晶/半晶态存在，二者形成复合结构而非简单混合。若BM峰消失或出现杂峰，则提示填料溶解、分解或发生副反应。
2.4 揭示聚合物结晶/非晶结构
PAN、PEI等隔膜聚合物的结晶行为影响纤维力学性能、孔隙结构和电解液相容性。XRD中，结晶聚合物呈尖锐峰，非晶或半晶聚合物呈宽弥散峰。BM/PAN/PEI和PAN/PEI在15–20°附近呈现宽弥散衍射特征，说明电纺纤维中聚合物以非晶/半晶态为主。BM引入后未破坏聚合物基体整体结构，同时保留自身晶峰，有利于兼顾柔韧性与刚性。
2.5 半定量与取向分析潜力
XRD不仅可定性，还可半定量。通过峰强、峰面积、峰宽，可估计无机填料相对含量、聚合物结晶度、晶粒尺寸和晶面取向。对于电纺隔膜，若纤维存在取向，XRD可提供取向信息，帮助理解离子传输各向异性和力学性能差异。
2.6 原位、变温、时间分辨能力
XRD可拓展为变温XRD、原位XRD、时间分辨XRD，跟踪隔膜在高温、充放电、电解液浸泡过程中的动态结构演变。例如，变温XRD可追踪勃姆石高温脱水转相行为，结合TGA和DSC预测热失控风险。BM/PAN/PEI隔膜初始分解温度达291.5 °C，500 °C残炭约57%，DSC放热峰移至307.35 °C，180 °C无明显收缩，这些热稳定性优势与XRD所确认的BM晶相稳定和PEI刚性结构密切相关。
2.7 联用枢纽，构建完整证据链
XRD常与FTIR、EDS、SEM、TG、DSC、SAXS等技术联用。BM/PAN/PEI研究中，FTIR显示BM的Al–OH、Al–O–H和Al–O振动特征，证明BM表面羟基与聚合物链存在界面相互作用；EDS显示C、O、Al元素均匀分布；SEM显示纤维网络连续、无串珠；XRD则从晶相角度确认BM结构保留。三者结合，形成“晶相—化学键—元素分布—微观形貌”的完整证据链。
3 在BM/PAN/PEI隔膜中的具体应用
3.1 BM物相鉴定与复合验证
BM/PAN/PEI隔膜XRD图谱中，BM在14.5°、28.2°、38.3°的特征峰与纯BM匹配，证明BM成功且稳定地引入电纺纤维。XRD优势：直接给出晶相证据，不受元素分布均匀性干扰，可区分晶态与非晶态填料。
3.2 聚合物基体结构分析

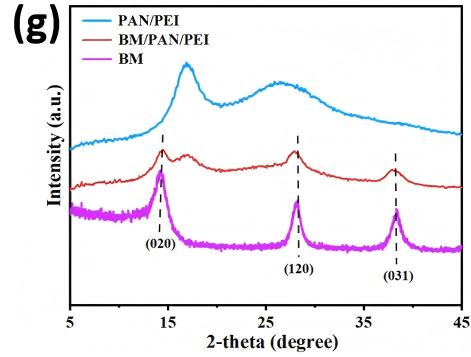

PAN/PEI和BM/PAN/PEI在15–20°附近呈宽弥散峰，说明聚合物以非晶/半晶态存在。XRD优势：可判断PEI共混是否改变PAN结晶行为，填料是否诱导结晶，为力学性能和电解液相容性提供结构解释。Fig1.隔膜材料：PAN/PEI、BM/PAN/PEI、BM的 XRD 图谱；（Hou et al., ACS Appl. Energy Mater. 2026, *9*, 454–464, Figure 2g ）
3.3 耐膨胀与结构稳定性
纯PAN在电解液中易溶胀，孔径从约0.9 μm骤降至0.2–0.5 μm；BM/PAN/PEI仅从0.75 μm降至0.58 μm，纤维形貌和连通孔隙保持良好。XRD虽不直接测孔径，但BM特征峰保留和聚合物宽峰稳定，从晶相层面证明填料未流失、基体未严重溶胀。XRD优势：无损跟踪长周期浸泡实验，与SEM、孔径分析互补。
3.4 热稳定性与高温相变
BM/PAN/PEI隔膜在180 °C无明显收缩，TGA初始分解温度291.5 °C，500 °C残炭约57%，DSC放热峰307.35 °C。变温XRD可进一步追踪BM高温相变和聚合物分解过程。XRD优势：从晶相演变角度解释热稳定性来源，预测高温失效风险。
3.5 电化学性能的结构解释

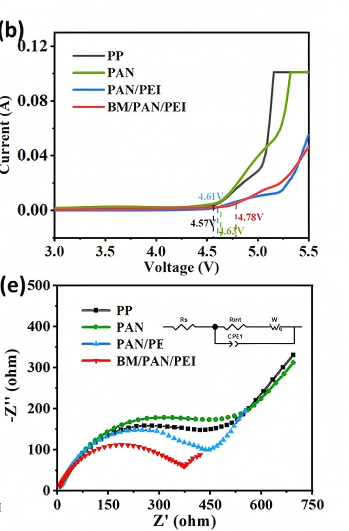

BM/PAN/PEI隔膜电解液接触角仅2.3°，吸液率324.2%，离子电导率1.402 mS cm⁻¹，电化学窗口4.78 V；Li||Li对称电池稳定循环超过600 h，Li||LiMnO₂半电池在1.0C下400圈容量保持率90.1%。XRD不直接测电化学性能，但通过证明BM晶相稳定、PEI/PAN复合结构稳定，为“刚性BM屏障+耐溶剂PEI骨架+高极性PAN浸润”的协同机制提供晶体学依据。图2. (b) 隔膜电化学稳定窗的 LSV 曲线，以及(e) 总阻抗谱图；（Hou et al., ACS Appl. Energy Mater. 2026, *9*, 454–464, Figure 6b和6e ）
4 结论

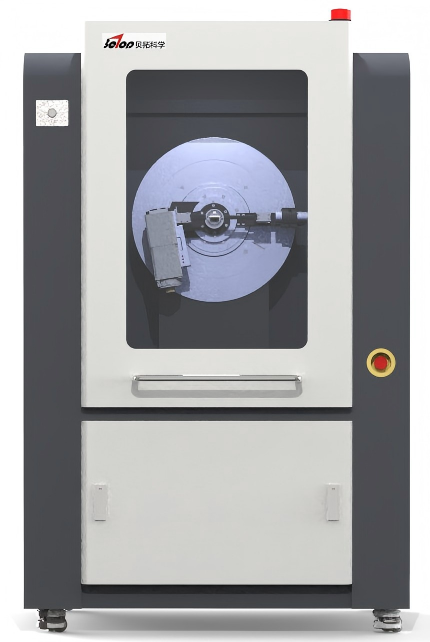

XRD在电池隔膜研究中具有无损快速、晶相指纹识别、复合状态判定、聚合物结晶分析、半定量与取向分析、原位变温拓展、联用互补等突出优势。以BM/PAN/PEI电纺隔膜为例，XRD清晰证明了勃姆石在复合纤维中的成功引入和晶相稳定，与FTIR、EDS、SEM及电化学测试共同揭示了其高安全性、耐膨胀和长循环优势。未来，随着原位和联用技术的发展，XRD将在高性能、高安全锂离子电池隔膜的理性设计中发挥更大作用。贝拓科学（Betop Scientific）M-Lab立式X射线衍射仪，是广州贝拓科学技术有限公司面向材料与电池研究推出的高性能多晶XRD平台。该品牌设备采用θ-θ立式垂直扫描结构，测角仪最小步进角0.0001°、位置重现性≤0.0005°，2θ范围覆盖-110~161°，可精准识别电纺隔膜中勃姆石在14.5°、28.2°、38.3°处的（020）、（120）、（031）特征峰及PAN/PEI聚合物宽弥散峰；配备NaI闪烁计数器（噪音≤1cps，线性计数率500kcps）与288×288阵列半导体探测器（有效面积20×20mm，单点计数率2.6×10⁶/s），兼顾高信噪比与快速二维采集；可选GID平行光薄膜附件、纤维附件及三轴/五轴样品台，直接适配PAN、PAN/PEI、BM/PAN/PEI等复合隔膜与纤维取向测试；石墨单色器可扣除Kβ线、抑制荧光背景，提高峰背比；2.6kW X射线发生器支持40kV/40mA下24小时连续运行，综合稳定度≤0.5%，配合10位自动进样器满足批量隔膜与长周期原位实验；辐射剂量≤0.3μSv/h，安全可靠。贝拓科学M-Lab以高精度、高稳定性和灵活附件扩展，为电池隔膜XRD物相鉴定、BM晶相保留验证、聚合物结晶/非晶分析及耐膨胀、热稳定性结构演变研究提供理想表征平台。[1] Hou Z, Qiao J, Zhang B, et al. High-Safety and Swelling-Tolerant Electrospun Polyacrylonitrile/Poly(ether imide)/Boehmite Separator Enables Durable Lithium-Ion Batteries. ACS Applied Energy Materials, 2026, 9, 454–464.
