在食品加工环境中，病原菌在设备表面的粘附与残留是导致交叉污染和食品安全事故的主要诱因。如何从源头上减少细菌的初始附着？大自然给了我们绝佳的灵感——蔬菜叶片的微观结构。最新发表于 Colloids and Surfaces B Biointerfaces 的研究《Vegetableinspired biomimetic surfaces for preventing Escherichia coli binding in the food industry》证实，通过仿生复制菜心、花椰菜、卷心菜和韭葱叶片的微形貌，可显著降低大肠杆菌的粘附与滞留。而在这一研究过程中，接触角测量成为了评估表面润湿性、预测抗污性能的核心技术手段。
一、接触角揭示仿生表面的“疏水密码”
研究表明，所有仿生表面（蜡质和硅胶材质）相较于平整对照表面，均表现出更高的粗糙度和更低的水润湿性（即更高的水接触角）。如Fig. 1所示，裸硅胶仿生表面的水接触角（WCA）高达126.8°，远高于平整硅胶对照的115.2°；蜡质仿生表面也达到112.1°（韭葱L）。根据Wenzel和CassieBaxter理论，粗糙度放大了材料本身的疏水特性，使水滴在表面呈现“球状”，减少了液体与固体的接触面积。

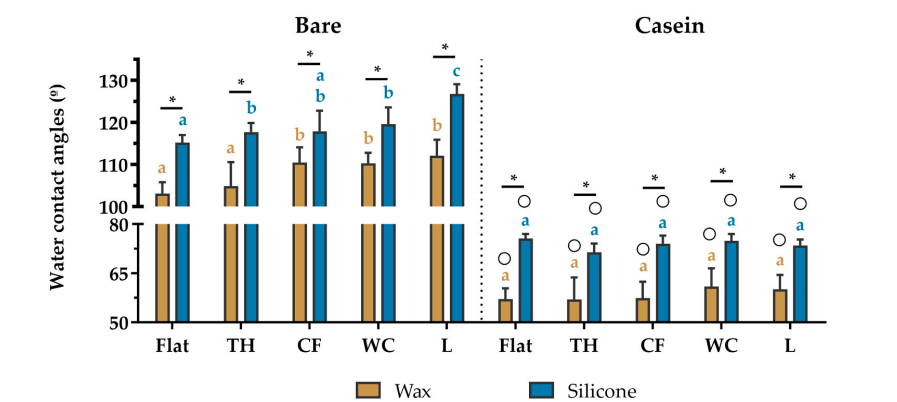

Fig. 1：不同仿生表面的水接触角柱状图：这些表面分为未涂层（裸露Bare）和涂覆酪蛋白调理膜（酪蛋白Casein）两种类型，四种植物叶片——丁香叶（TH）、花椰菜（CF）、白卷心菜（WC）和韭菜(L)。DOI:10.1016/j.colsurfb.2026.115435
二、低润湿性直接转化为高抗污效能
低润湿性意味着细菌难以在表面稳定附着。研究中的细菌喷洒冲洗附着实验和1小时静态滞留实验（Fig. 2）明确显示：接触角越高的仿生表面（如硅胶上的L和WC），对E. coli的减少率越高——最高可达88%的附着减少和82%的滞留减少。这正是接触角测量作为快速质控工具的价值所在：无需耗时培养，仅需一滴水、几秒钟，即可预判表面对微生物的抗污潜力。

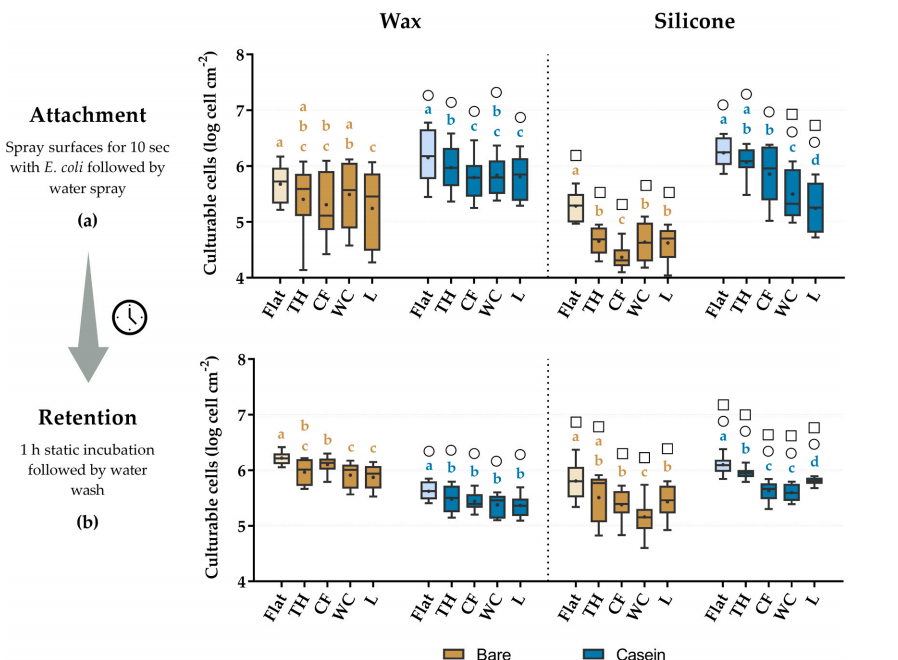

Fig. 2：细菌附着与滞留的CFU结果对比图。DOI:10.1016/j.colsurfb.2026.115435
三、接触角揭示“粗糙度+疏水性”的协同效应
该研究进一步发现，表面粗糙度（Sa、Rv）与接触角呈正相关。例如，卷心菜WC仿生表面具有最深的结构谷（Rv = 5.61 μm）和最高的粗糙度（Sa = 2.38 μm），其水接触角也显著高于平整对照。通过光学轮廓仪获取粗糙度参数后，结合接触角数据，研究团队证实了：高粗糙 + 低润湿的组合是抑制细菌粘附的最佳策略。
四、即使存在蛋白污染，接触角仍可评估表面耐久性
在真实的食品加工环境中，设备表面会先被乳清、酪蛋白等有机物污染，形成条件膜。研究显示，涂覆酪蛋白后，所有表面的接触角大幅下降（蜡质表面从~110°降至~58°，硅胶表面从~120°降至~74°），细菌附着也随之增加。然而，部分仿生表面（如硅胶L和WC）在条件膜存在下依然保持了显著高于平整对照的接触角，并维持了58%~90%的细菌减少率。接触角测量能够量化表面在被有机物污染后的残留疏水性，帮助工程师判断仿生涂层的实际使用寿命和清洁恢复能力。
结语：接触角测量——仿生抗污表面的“量化标尺”
从蔬菜叶片的微观形貌到食品接触设备的抗污涂层，从淀粉基悬浮液的干燥铺展到病原菌的初始粘附抑制，表面润湿性（接触角与滚动角）始终是连接材料设计、工艺优化与食品安全的核心物理参数。水接触角不仅反映了固体表面的疏水/亲水平衡，更通过Wenzel与CassieBaxter模型，揭示了微观粗糙度对润湿行为的放大效应；而滚动角则直接评估了液滴（或污染物）在表面上的易去除能力，是自清洁性能的重要判据。贝拓科学DSAX Roll全自动整体倾斜接触角测量仪，支持±90°整体倾斜、高速相机实时捕捉动态润湿过程、全轮廓Young‑Laplace拟合软件，能够精准测量前进角、后退角、滚动角及静态接触角，为仿生表面的研发与快速质控提供可靠、高效、标准化的解决方案。让大自然的设计，被精确测量；让微观润湿性，守护宏观食品安全。
文中有删减，更多详细内容请阅览参考文献：
Carvalho, F. M., Lima, M., Shahzad, I., Whitehead, K. A., Gomes, L. C., & Mergulhao, F. J. (2026). Vegetable-inspired biomimetic surfaces for preventingEscherichia colibinding in the food industry.Colloids and Surfaces B: Biointerfaces, *261*, 115435.doi.org/10.1016/j.colsurfb.2026.115435
